西安志阳百纳真空镀膜有限公司立足陕西西安，自 2007 年起专注真空镀膜（PVD）表面处理加工：在模具、刀具、汽车、医疗、电子、航空航天等各类零件表面沉积微米级硬质或功能膜层，解决零件的磨损、腐蚀、粘料与变色问题。业务覆盖来料镀膜加工、定制膜层开发、镀膜技术合作、镀膜设备生产与技术咨询。
八大应用方向，按零件类型定膜层
不同零件的失效方式不同，膜层选型也不同。八条业务线覆盖从工装夹具到航空件的高要求零件：
模具刀具工具零件表面镀膜

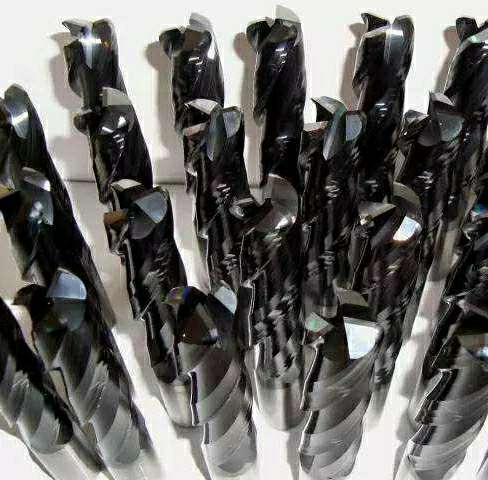

注塑模、压铸模、冲压模的型腔与型芯，硬质合金铣刀、钻头、丝锥、冲头。TiAlN、CrN、DLC 等膜层对抗磨粒磨损、腐蚀麻点与粘料拉伤，加工玻纤增强料时模具维护周期常可延长至未涂层的 2~4 倍（经验典型值）。
汽车船舶交通工具零件镀膜
变速箱齿轮、活塞环、喷油嘴、换挡拨叉、涡轮轴颈，以及船舶齿轮箱、舵机传动轴。TiN、CrN、DLC 控制磨损、腐蚀与卡滞，DLC 啮合摩擦损失一般可降低 10%~25%（经验典型值）。
手表首饰工艺品等表面镀膜

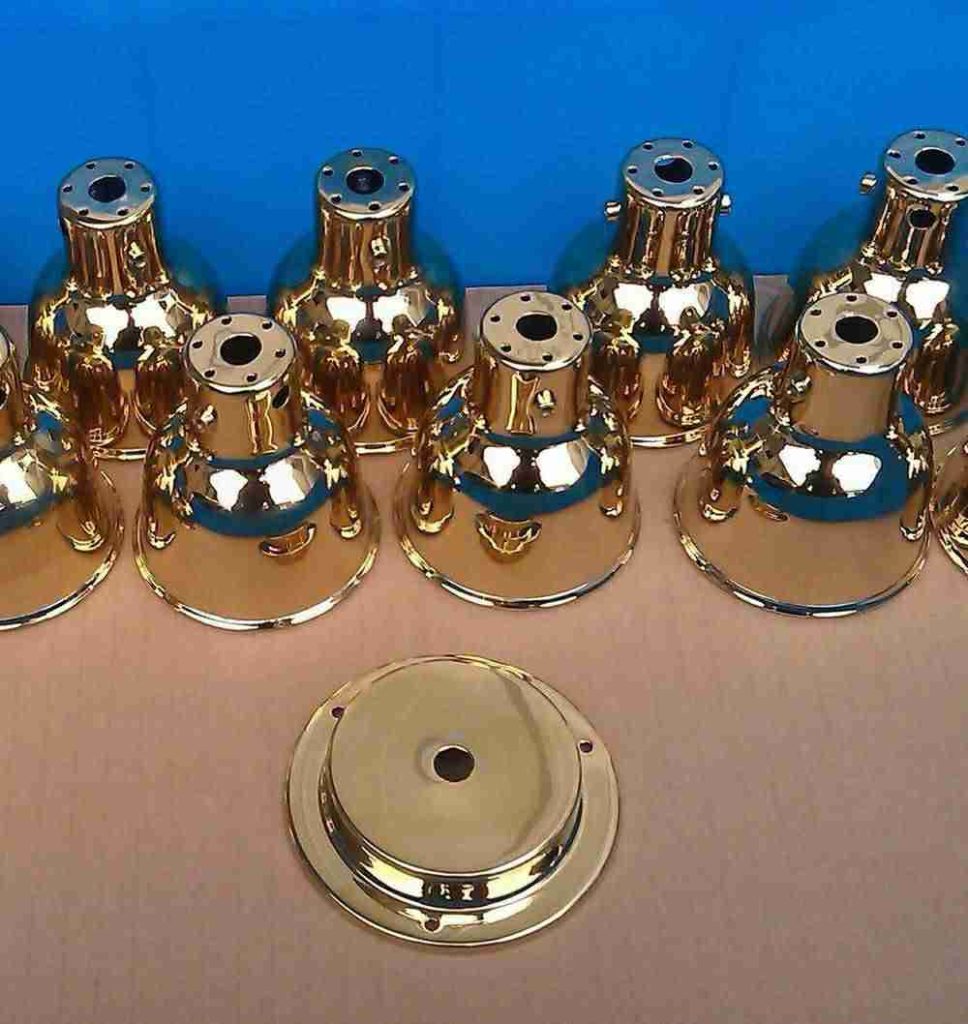

表壳表链、珠宝饰品、金属工艺品、卫浴厨具五金。金色 TiN、玫瑰金、黑色与彩色 DLC 把颜色和耐磨做进同一层膜，附着力可达 ASTM D3359 最高等级 5B（经验典型值）。
高精度工业零部件表面镀膜

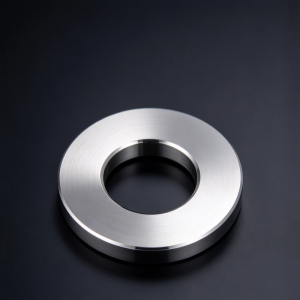

主轴、轴承、导轨、阀杆、机器人关节。DLC、CrN 在 1~3μm 膜厚内降低摩擦与磨损，洁净润滑条件下轴承疲劳寿命 L10 通常提升 2~4 倍（经验典型值）。
航空航天军工零件表面镀膜
热端与发动机件、天线与射频件、机身结构件。TiAlN 体系在 750~830℃ 才起始显著氧化，热腐蚀失重速率比无涂层件低 5~10 倍（经验典型值）。
手术器械医疗工具表面镀膜
电刀电极、手术剪、止血钳、牙科器械。DLC/ta-C 膜层兼顾耐磨、耐蚀与不粘组织，可耐受 134℃ 高压蒸汽灭菌 1000 次循环（经验典型值）。
电子设备通讯器材零件镀膜

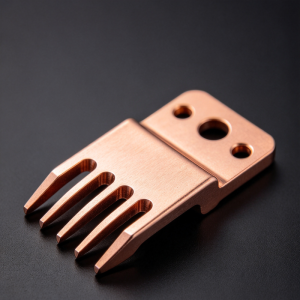

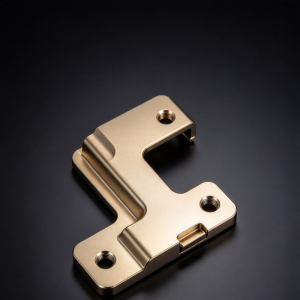

连接器端子、屏蔽罩、天线、消费电子外壳。TiN 与复合多层膜控制接触电阻与插拔磨损，USB-C 插拔力可降低 25%~35%（经验典型值）。
其他特殊产品零件表面镀膜

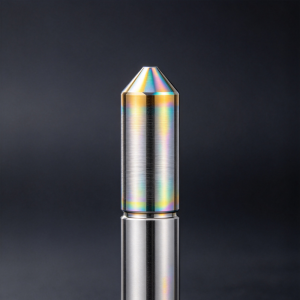

挤出机螺杆、流体阀门、电极、陶瓷玻璃件、塑料件。按基材与工况从 TiN、CrN、DLC 到高温 TiAlN/AlCrN 体系中定膜定温。
四道工序决定膜层能不能贴住、用得久
- 前处理：超声清洗、退磁、缺陷检查与必要抛光——表面干净与否直接决定结合力。
- 离子轰击：真空室内离子刻蚀清洁并活化基体表面，为膜层提供牢固界面。
- 镀膜沉积：多弧离子镀、磁控溅射与中频磁控溅射按膜层体系选择，控制温度、偏压与膜厚。

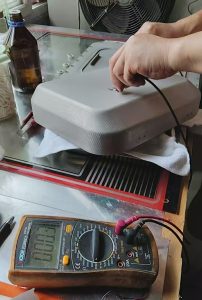

- 后处理：冷却、外观与膜厚检查、去毛刺、尺寸复检，必要时抛光。
常用膜层与典型参数（经验典型值，非检测报告）
| 膜层 | 硬度 | 摩擦系数（对钢，干摩擦） | 耐温（空气中） | 常用场景 |
|---|---|---|---|---|
| TiN 氮化钛 | HV 2000~2500 | 0.4~0.6 | 长期约 500℃ | 通用耐磨、金色装饰 |
| TiCN 碳氮化钛 | HV 2800~3200 | 低于 TiN | 约 400℃ | 丝锥、抗粘屑切削 |
| TiAlN 铝钛氮 | HV 2800~3300 | 0.5~0.7 | 750~830℃ 起始显著氧化 | 高速切削、热端零件 |
| CrN 氮化铬 | HV 1800~2200 | 0.3~0.5 | 600℃ 以内稳定 | 耐蚀模具、轴类、活塞环 |
| DLC 类金刚石 | HV 2000~5000（视体系） | 0.08~0.2 | 约 350℃（ta-C 最高服役温度） | 减摩、不粘、黑亮装饰 |
AlCrN、MCrAlY 等高温防护体系与玫瑰金等装饰膜层按工况评估选型。以上数值为行业经验典型值，随基材、工艺与使用条件浮动。

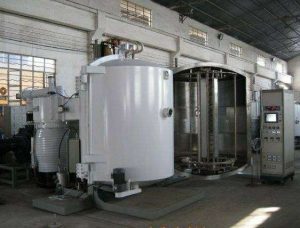

能不能做、做得稳不稳，靠设备和数据说话
镀膜过程按批次记录本底真空（典型低于 5×10⁻³ Pa）、工作压强 0.5~2 Pa、偏压 -50~-150V、沉积温度 200~450℃、膜厚 2~6μm 等工艺窗口参数（经验典型值）；膜层按批次进行外观、膜厚与结合力检查。定制工况可在该窗口内设计专用工艺。
技术资讯
更多工艺与应用内容见技术资讯栏目。
送件之前，您大概想问这几个
什么零件能镀？
以金属材料为主：各类模具钢、硬质合金、不锈钢、高速钢、铜合金、铝合金；部分陶瓷、玻璃与耐温塑料件可走低温路线评估。带深孔、盲孔或复杂内腔的零件需先评估工装可达性。
膜厚会不会影响配合尺寸？
PVD 膜层单面一般 1~5μm。精密配合面（如 H7/g6）会把膜厚计入公差评估；对尺寸敏感的部位可选 1μm 以内薄层或做局部遮蔽。
单件、小批量接不接？
接。来件试镀本身就是从单件开始的评估方式，小批量验证通过后再批量合作。
周期要多久？
按膜层体系与批次排产评估，试镀件优先安排。具体交期在来件评估时一并确认。
